兩軸自發脈沖驅控 42/57 兩相步進電機驅動器雙軸 128細分 4.0A AI-TB5128-2

※ 外部信號輸入：單端，脈沖/方向（通用控制器功能）

※ 細分可選：1/2/4/8/16/32/64/128細分

※ 輸出電流：0.5A-4.0A

※ 輸入電壓：9-42VDC,建議12-24VDC

※ 內部脈沖模式可外接啟動，停止按鈕，方向切換按鈕

※ 可驅動4,6,8線兩相、四相42、57全系列步進電機，扭矩2.8NM及以下步進電機

※ 可接兩個電機，節省安裝空間

推薦產品

AI-TB5128-2軸自發脈沖驅動器 是一款專業的2軸兩相混合式步進電機驅動器，既可做2個獨立的通用驅動器，又可以做兩個獨立驅動控制一體化系統（自發脈沖），可適配國內外各種品牌，電流在4.0A及以下，外徑39，42，57mm的四線，六線，八線兩相混合式步進電機2個。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、大電流運行的設備中效果特佳。可各自獨立驅動兩個電機，節省體積。

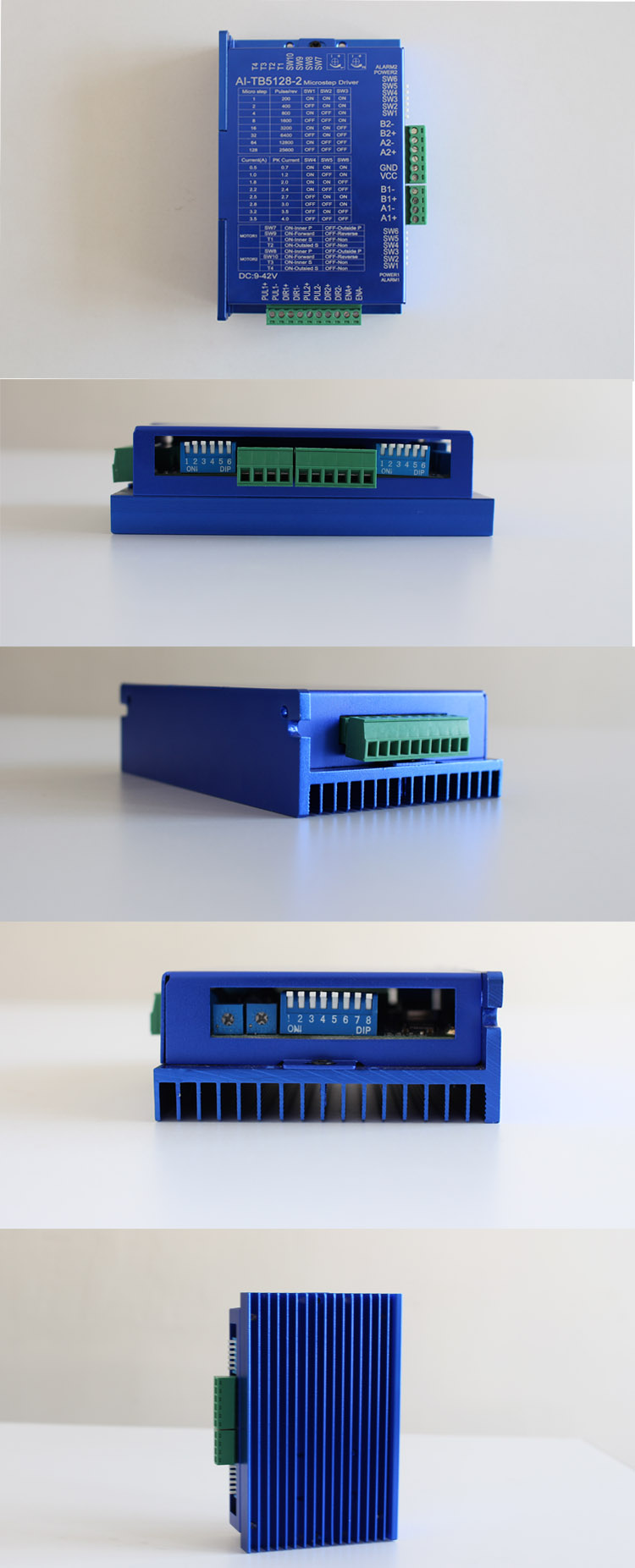

兩軸自發脈沖驅控 42/57 兩相步進電機驅動器雙軸 128細分 4.0A AI-TB5128-2(圖2)

冷卻方式	自然冷卻或強制風冷。
場合	不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。
濕度	40-90％RH
震動	10-55Hz/0.15mm
保存溫度	-20-65℃
重量	0.3KG

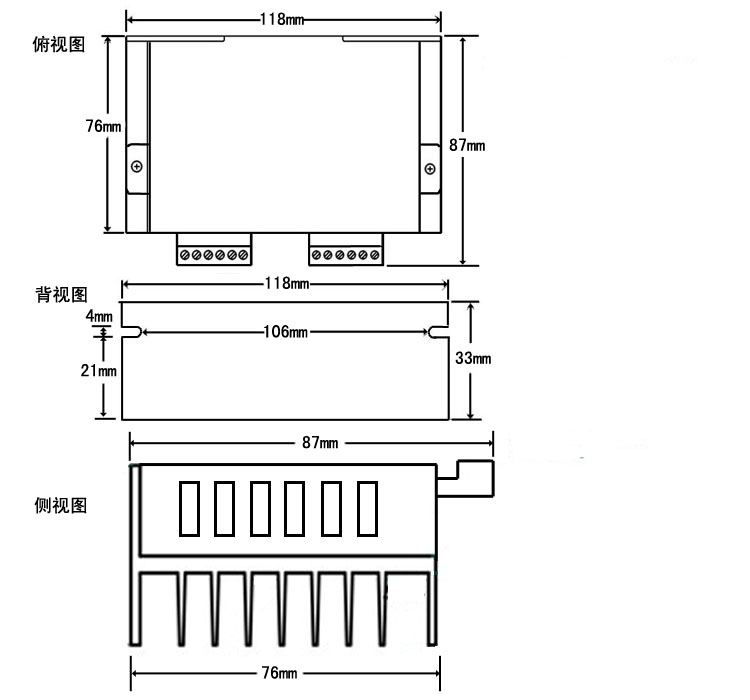

兩軸自發脈沖驅控 42/57 兩相步進電機驅動器雙軸 128細分 4.0A AI-TB5128-2(圖3)

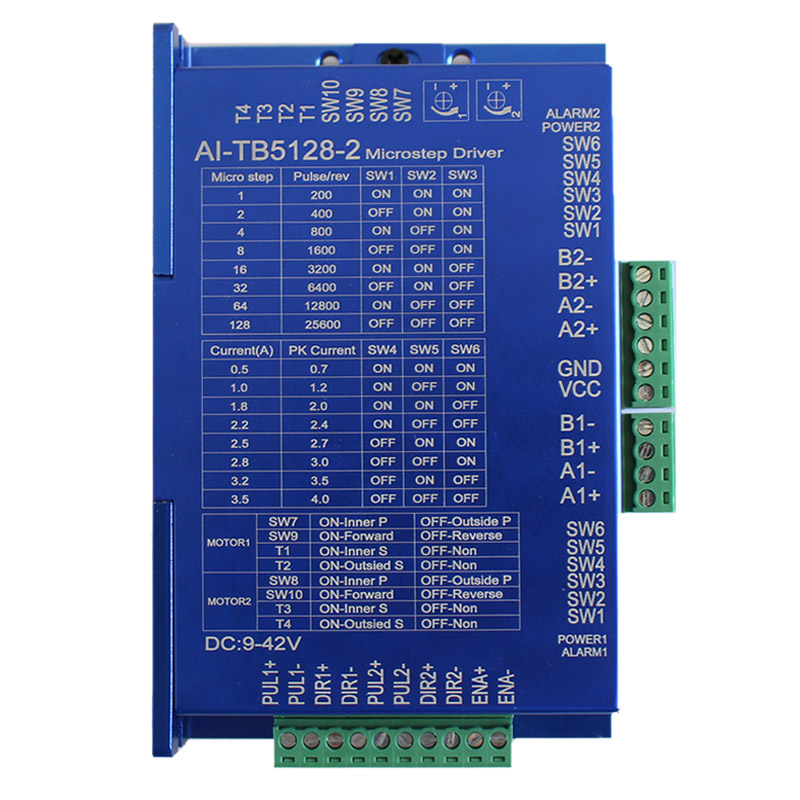

用SW1、SW2、SW3三位撥碼開關設定細分，如下表

細分	SW1	SW2	SW3	內部脈沖速度范圍
1	ON	ON	ON	0-800轉/分鐘
2	OFF	ON	ON	0-1000轉/分鐘
4	ON	OFF	ON	0-1000轉/分鐘
8	OFF	OFF	ON	0-600轉/分鐘
16	ON	ON	OFF	0-300轉/分鐘
32	OFF	ON	OFF	0-150轉/分鐘
64	ON	OFF	OFF	0-75轉/分鐘
128	OFF	OFF	OFF	0-40轉/分鐘

兩軸自發脈沖驅控 42/57 兩相步進電機驅動器雙軸 128細分 4.0A AI-TB5128-2(圖4)

用SW4、SW5、SW6三位撥碼開關設定運行電流，如下表：

平均電流	峰值電流	SW4	SW5	SW6
0.5A	0.7A	ON	ON	ON
1.0A	1.2A	ON	OFF	ON
1.8A	2.0A	ON	ON	OFF
2.2A	2.4A	ON	OFF	OFF
2.5A	2.7A	OFF	ON	ON
2.8A	3.0A	OFF	OFF	ON
3.2A	3.5A	OFF	ON	OFF
3.5A	4.0A	OFF	OFF	OFF

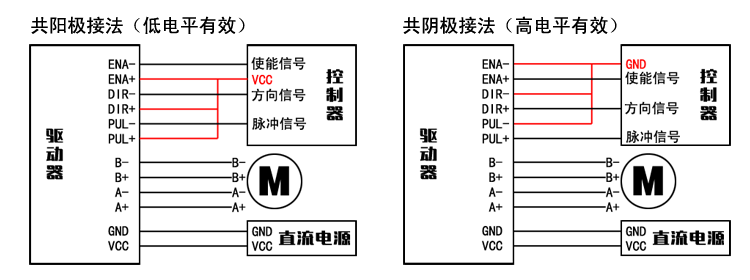

兩軸自發脈沖驅控 42/57 兩相步進電機驅動器雙軸 128細分 4.0A AI-TB5128-2(圖5)

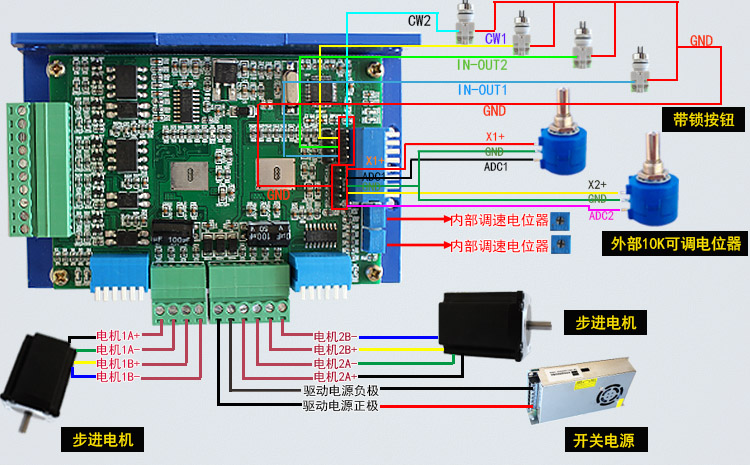

◆軸1工作狀態

SW7（模式狀態）	ON 內部脈沖模式	OFF 外部脈沖模式
SW9（方向狀態）	ON 正轉	OFF 反轉
內部調速模式	T1為ON，T2為OFF時
外部調速模式	T2為ON, T1為OFF時

◆軸2工作狀態

SW8（運行狀態）	ON 內部脈沖模式	OFF 外部脈沖模式
SW10（方向狀態）	ON 正轉	OFF 反轉
內部調速模式	T3為ON，T4為OFF時
外部調速模式	T4為ON, T3為OFF時
